Hacim Ölçer

• • Renkli dokunmatik ekran
  • Kullanıcı dostu yazılı
  • Dahili görüş işlemcili RGB-D kameralar
  • Hızlı ve hassas kübik ölçüm teknolojisi
  • 5x5x5 (cm)’den başlayan küçük objeleri ölçebilme yeteneği
  • Seri operasyonlar için opsiyonel konveyör desteği
  • 10 dakikada hızlı ve kolay kurulum
  • Çalışma ortam sıcaklığı: (durgun hava) 0°C +35°C
  • Kapalı alanda yoğuşmasız ortamda çalışma nem oranı: %5 – %90
  • Ölçme aralığı: kamera sabit boyuna montelidir
  • Kamera yüksekliği: 1,2m, 1,5m veya 2,0m
  • FOV açısıyla: yatay 64° dikey 41° ±3°
  • Ölçülebilir en küçük nesne ebadı: 5x5x5 (cm)
  • Ölçülebilir en büyük nesne ebadı: Kamera ve nesne yüksekliğine bağlıdır.
  • Aşağıdaki tablo her durum için nesne büyüklüğünü göstermektedir.
  • Ortam ışığı: 200 lux – 6000 lux arasında

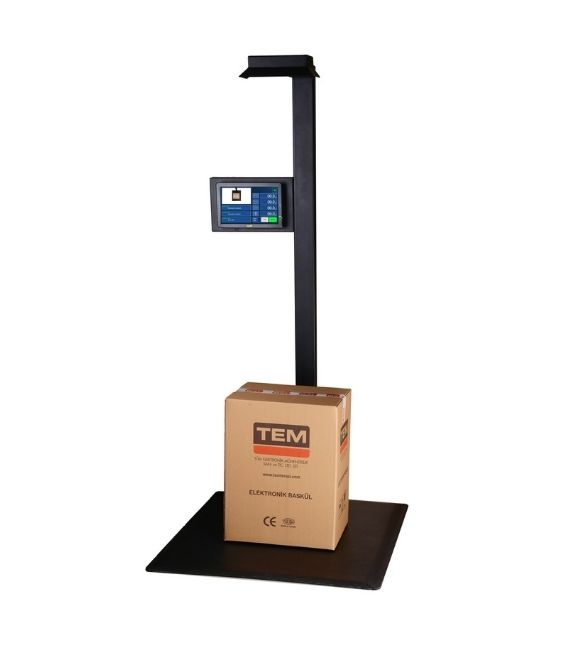

EASYCUBE, ölçülecek nesnenin kapladığı en küçük kübik alanın boyutlarını hesaplamak üzere tasarlanmıştır. Ölçümü yapılan nesnenin, şeklinden bağımsız olarak, kübik olarak kaplayacağı alana ait en küçük uzunluk, genişlik ve yükseklik ölçülerini hesaplar. RGB-D Kamera ve özel bir bilgisayardan oluşur. Bu özel bilgisayar, RGB-D görüntülerini analiz eden ve nesnenin boyutlarını hesaplayan bir yazılıma sahiptir. Sistem yapısı, derinlik kamerasını aşağı dönük tutan dikey bir sütuna monte edilmiş yatay bir düzenekten oluşur.

Kullanılan RGB-D kamera bu tür işlemler için özel olarak tasarlanmıştır. İki IR kamera, IR projektör, RGB kamera ve dahili görüntü işlemcili stereo-görme sisteminden oluşmaktadır. Görüntü derinliği ve görüntü rengi, metrolojik yazılımı barındıran özel bilgisayara USB bağlantısı ile iletilir. Yazılım, görüntüleri analiz eder ve nesne boyut ölçümlerini hassas bir şekilde hesaplar.
